Серия RP

Для прессования и штамповки листового металла можно использовать пробивной пресс с технологией Multitool на 6 или 9 инструментов. Серия RP в большом многообразии прессов подходит для этого идеально. Сервоприводы и гидравлика позволяют осуществлять максимальную точность позиционирования – до 0,1 мм. ЧПУ SIEMENS SINUMERIK 840 предоставляет самый широкий набор функций для станка.

Характеристики Серия RP

Существует опция подключения к локальной сети, кроме этого, можно использовать сеть Ethernet. На стойке ЧПУ реализована подробная система подсказок и инструкций. Пробивной пресс этого типа в целом является высокопроизводительным оборудованием с широким набором программных функций. Глубокое сотрудничество с компанией Siemens позволяет создать интеллектуальную, глубоко интегрированную, но при этом чрезвычайно надежную систему управления таким сложным станком.



Панель управления пробивным прессом

Пуансоны и матрицы работают синхронно с точностью до 0,02 градуса. Они не соединены механически, только программно, а это, соответственно приводит к минимизации износа деталей. Мультитул является универсальным решением, которое позволяет варьировать количество инструментов от трех до десяти.

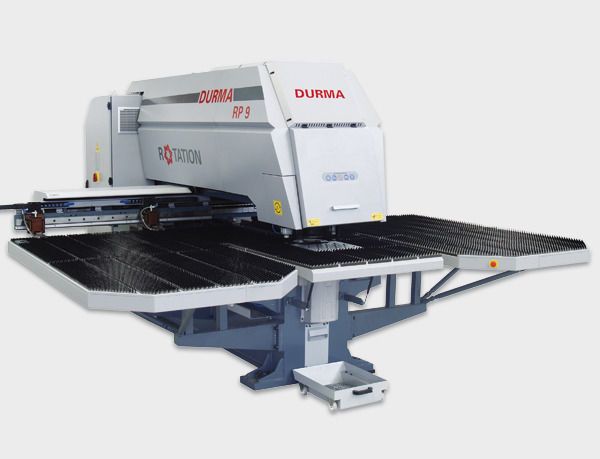

Пробивной пресс

Моментальное индексирование инструмента может осуществляться благодаря высокой скорости вращения – до 40 оборотов в минуту. Имеется возможность пробивки листов больших размеров – более двух метров.

Расположение зажимов заранее программируется, датчики на них в дальнейшем фиксируют степень зажима листа, что приводит к остановке механизма, если лист каким-то образом отцепится. С — образный пресс во многом автоматизирован и не требует дополнительной ручной настройки.

Программный комплекс для работы оборудования

Удачные варианты программного обеспечения позволяют свести время программирования к минимуму, что сказывается на простоте и эффективности работы станка в целом. Если эффективное положение станка выбрано автоматически, дополнительная перестановка и рабочие полосы убираются для использования максимальной площади листа.

Пробивной пресс серии RP стандартная комплектация

  • Жесткая С-образная станина
  • Надежная гидравлическая система
  • Система сервоприводов для позиционирования листа и мультитула
  • Центрователь зажимов;
  • Датчики установки листа для зажимов;
  • Направляющие;
  • Автоматическая смазка инструментов;
  • Центрирующие инструменты для индексной станции;
  • Контейнер для отходов;
  • Щеточный стол;
  • Панель управления;
  • Перехват.

В стандартную комплектацию оборудования также входят программные продукты: ПО для автоматизации проектирования и программирования (плюс активация), система Windows для блока управления, локальная сеть и Ethernet, usb-драйвер, система удаленной диагностики и система программирования на панели управления

Пробивной пресс имеет дополнительное оборудование

В перечень необязательных опций входят некоторые дополнительные возможности, такие как наличие запасных зажимов, охладитель масла, специальные и дополнительные стандартные столы, запасной ключ для  активации ПО. Также, комплектацию можно дополнить различными инструментами, переходниками и держателями. По желанию можно приобрести ПО для автоматической разметки листа для резки роликовым инструментом, а также для автоматической раскладки заготовок на листе. Кроме этого, в комплект могут входить:

  • Световые барьеры по нормам ЕС;
  • Кондиционер для электрического шкафа;
  • Блок бесперебойного питания;
  • Трансформатор;
  • Сигнальная лампа;
  • Датчик предупреждения о деформации листа;
  • Сброс заготовок для станка.

Вы всегда сможете подобрать комплектацию в соответствии с необходимыми требованиями и запросами в зависимости от специфики производства.
